隔膜壓濾機由機架，濾板，液壓系統，電氣柜控制系統組成，其中機架由主梁，壓緊板，止推板，機座組成。

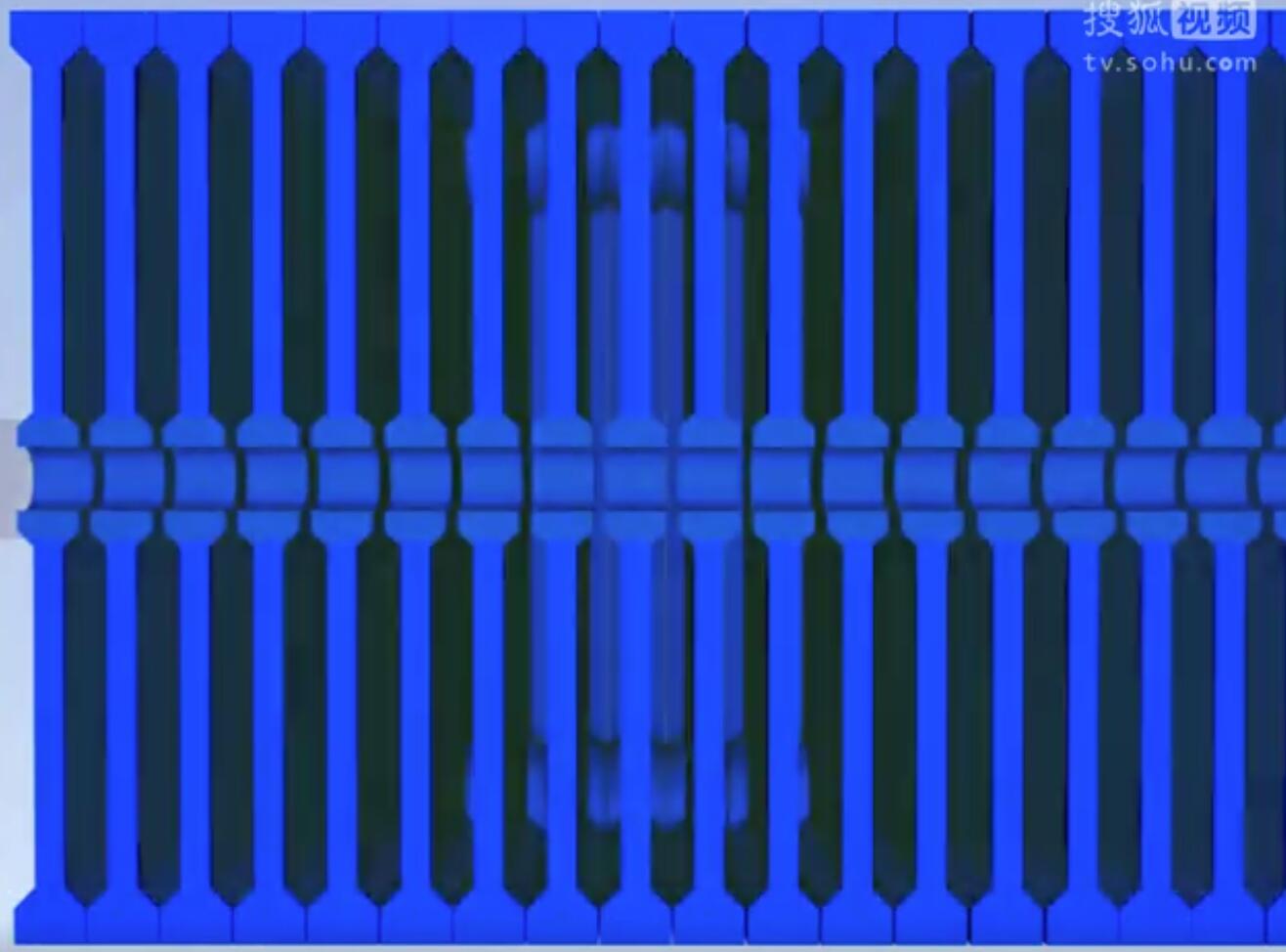

隔膜壓濾機濾板壓緊狀態

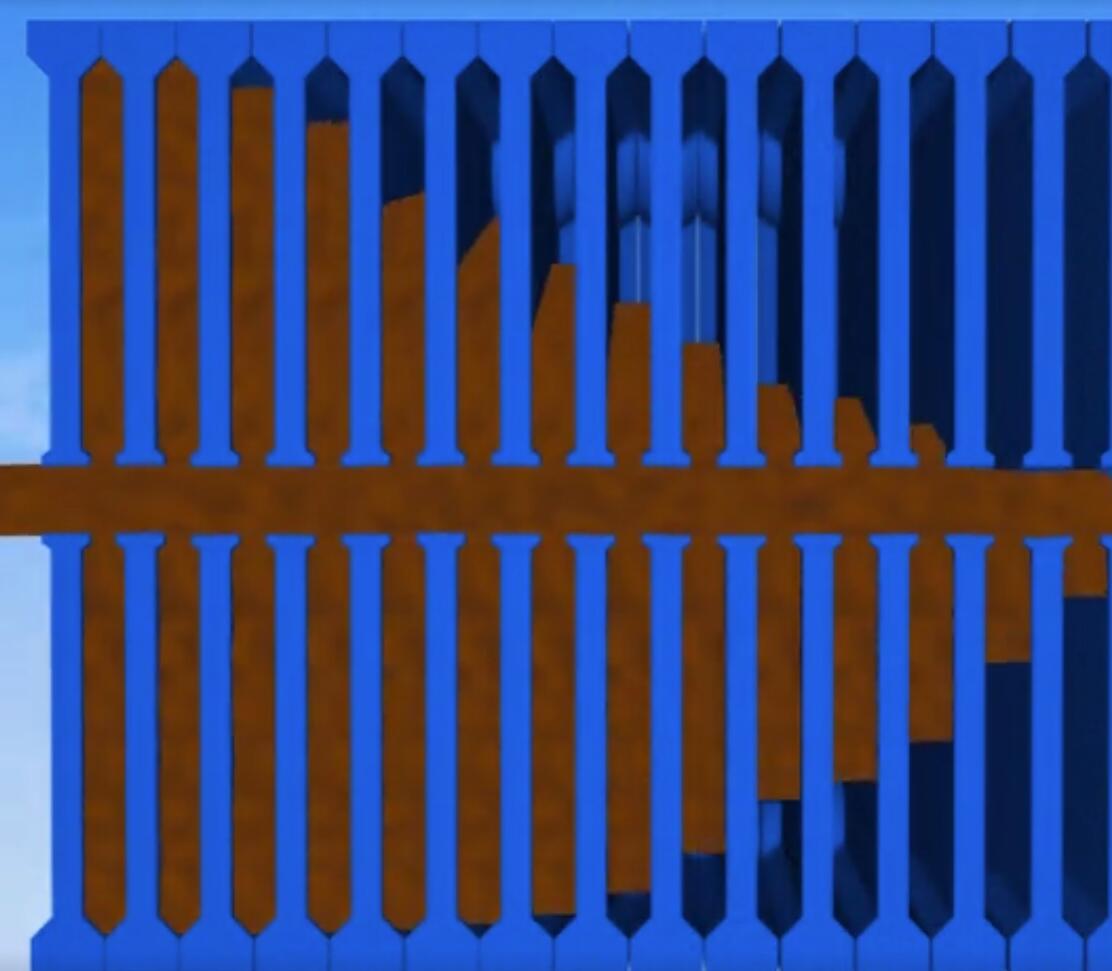

隔膜壓濾機進料濾板狀態圖

　　隔膜壓濾機工作流程：按下電氣柜控制系統的“壓緊”按鈕，液壓站開始工作，液壓油推送壓緊板向止推板方向移動，壓緊濾板，進入到保壓狀態，進料泵開始輸漿，當漿料填充滿壓濾機的所有濾室的時候，液壓站的壓力開始提高。等到壓濾機停止進料時，向?yàn)V板的濾餅中通入高強壓力的氣體，進一步干燥過濾后的濾渣，從而可以減少濾渣之中的毛細水，結構水等。(前面兩個優點的共同作用可以使壓濾機濾餅的水分降低到9%左右)。

　　壓濾過程結束后，壓緊板向液壓站方向松開，開始進行卸泥過程。
