1,濾布為高質量濾毯
2，配濾布壹臺套
3,入料壓力 0.6-1.2MPa，壓榨壓力1.2-1.5MPa
4,配濾布壹臺套
5,PLC控制

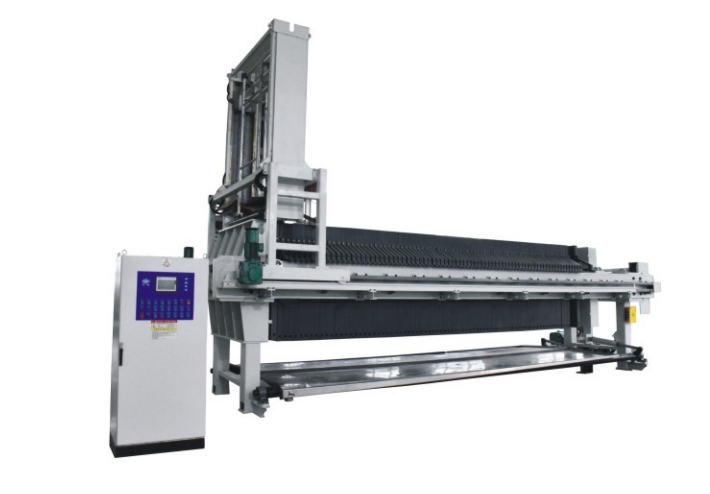

100平方自動保壓隔膜廂式壓濾機參數
XAMG100/1000-30U程控廂式全自動隔膜壓濾機技術參數： | |||
1 | 配套 | 備注 | |
基本參數 | 濾板數量 | 28塊廂式板 29塊隔膜板 | 高強度聚丙烯材質 |
濾板規格 | 1000mm*1000mm（外徑） | ||
濾布數量 | 58件套 | 含頭尾板濾布 | |
濾布型號 | 濾毯 | 配套 | |
濾布規格 | 與型濾板配套 | 配套 | |
排水閥 | 6分 | 衛生級PP材質 | |
手柄 | 自動拉板 | 優質PP材質；大梁V型定位，保證濾板直線排列且受力均勻 | |
濾室數量 | 57個 | 濾餅厚度30mm | |
濾室容積 | 1505L | 單次卸料產生濾餅的體積 | |
過濾面積 | 100m2 | ||
外形尺寸 | 6197mm*1460mm*1285mm | 長*寬*高以供方提供詳細圖紙為準！ | |
地腳中心 | 以供方提供詳細圖紙為準！ | ||
基本結構 | 主機機架 | 選用Q235A中板 | 經二氧化碳?xì)怏w保護焊焊接成形；敞開式結構；整機防腐處理 |
主梁結構 | Q235A加厚矩形鋼 | 采用箱式焊接結構設計，焊縫平整、美觀；兩根配套主梁夾緊后同時加工，濾板受壓時不產生傾斜的側向力，保證加工精度。 | |
表面處理 | 高速拋丸機噴砂處理 | 經高速離心拋丸消除銹跡和氧化鐵皮；采用環氧云鐵底漆噴涂處理后，整機外噴塑防腐處理 | |
進料方式 | 止推板中心進料孔DN法蘭 | 內襯可拆式衛生級ABS | |
出液方式 | 明流雙出 | 出液方式明流 | |
吹氣方式 | 無需 | 無 | |
驅動方式 | 高壓油泵 | 臥式電機驅動 | |
過濾壓力 | ≤0.6MPa | 運行壓力 | |
壓榨壓力 | ≤1.2MPa | ||
壓緊壓力 | 25Mpa | 運行壓力 | |
儀控液壓 | PLC | 西門子 | PLC為可編程控制器，品質保障 |
電器元件 | 西門子 | 品質保障 | |
壓緊方式 | 液壓壓緊/自動保壓/自動補壓 | ||
液壓油缸 | 增強型可拆卸式油缸 活塞桿工作 | 整體具有硬度高、耐磨性能好、抗腐蝕等優點。 | |
油缸密封 | 聚氨酯+四氟銅密封圈 | 奧地利技術；質保1年 | |
液壓油管 | 高壓MPA/低壓MPA | 絕不爆管/安全保證 | |
液壓站 | 4KW | 主體為制作；電機4KW；上海大眾油泵、上海華島液壓閥件；碳鋼折彎焊接，密封，空氣過濾外置式油泵，散熱效果好，檢修方便；高低壓油管為國標軟連接 | |
液壓馬達 | 上海大眾液壓 | 25MPa | |
主電機 | 4KW | 品質保障 | |
控制箱 | 分體式或可固定于主機 | 主體制作為碳鋼噴塑，質量保障 | |
儀表 | 0-40Mpa電接點壓力表 | 東方儀表；質量保障 | |
運行環境 | 使用溫度 | ≤80℃ | 無大幅溫度波動 |
過濾介質 | 濾毯 | ||
運行要求 | 水平基礎/避雨遮陽 | 進料端焊死固定，液壓端滑動 | |
200平方自動保壓隔膜廂式壓濾機參數
XAMG200/1000-30U程控廂式全自動隔膜壓濾機技術參數： | |||
1 | 配套 | 備注 | |
基本參數 | 濾板數量 | 36塊廂式板 37塊隔膜板 | 高強度聚丙烯材質 |
濾板規格 | 1250mm*1250mm（外徑） | ||
濾布數量 | 73件套 | 含頭尾板濾布 | |
濾布型號 | 濾毯 | 配套 | |
濾布規格 | 與型濾板配套 | 配套 | |
排水閥 | 6分 | 衛生級PP材質 | |
手柄 | 自動拉板 | 優質PP材質；大梁V型定位，保證濾板直線排列且受力均勻 | |
濾室數量 | 200m2壓濾機包含： 74個 | 濾餅厚度30mm | |
濾室容積 | 3000L | 單次卸料產生濾餅的體積 | |
過濾面積 | 100m2 200㎡ | ||
外形尺寸 | 7970mm*1710mm*1560mm | 長*寬*高以供方提供詳細圖紙為準！ | |
地腳中心 | 以供方提供詳細圖紙為準！ | ||
基本結構 | 主機機架 | 選用Q235A中板 | 經二氧化碳?xì)怏w保護焊焊接成形；敞開式結構；整機防腐處理 |
主梁結構 | Q235A加厚矩形鋼 | 采用箱式焊接結構設計，焊縫平整、美觀；兩根配套主梁夾緊后同時加工，濾板受壓時不產生傾斜的側向力，保證加工精度。 | |
表面處理 | 高速拋丸機噴砂處理 | 經高速離心拋丸消除銹跡和氧化鐵皮；采用環氧云鐵底漆噴涂處理后，整機外噴塑防腐處理 | |
進料方式 | 止推板中心進料孔DN法蘭 | 內襯可拆式衛生級ABS | |
出液方式 | 明流雙出 | 出液方式明流 | |
吹氣方式 | 無需 | 無 | |
驅動方式 | 高壓油泵 | 臥式電機驅動 | |
過濾壓力 | ≤0.6MPa | 運行壓力 | |
壓榨壓力 | ≤1.2MPa | ||
壓緊壓力 | 25Mpa | 運行壓力 | |
儀控液壓 | PLC | 西門子 | PLC為可編程控制器，品質保障 |
電器元件 | 西門子 | 品質保障 | |
壓緊方式 | 液壓壓緊/自動保壓/自動補壓 | ||
液壓油缸 | 增強型可拆卸式油缸 活塞桿工作 | 整體具有硬度高、耐磨性能好、抗腐蝕等優點。 | |
油缸密封 | 聚氨酯+四氟銅密封圈 | 奧地利技術；質保1年 | |
液壓油管 | 高壓MPA/低壓MPA | 絕不爆管/安全保證 | |
液壓站 | 4KW | 主體為制作；電機4KW；上海大眾油泵、上海華島液壓閥件；碳鋼折彎焊接，密封，空氣過濾外置式油泵，散熱效果好，檢修方便；高低壓油管為國標軟連接 | |
液壓馬達 | 上海大眾液壓 | 25MPa | |
主電機 | 4KW | 品質保障 | |
控制箱 | 分體式或可固定于主機 | 主體制作為碳鋼噴塑，質量保障 | |
儀表 | 0-40Mpa電接點壓力表 | 東方儀表；質量保障 | |
運行環境 | 使用溫度 | ≤80℃ | 無大幅溫度波動 |
過濾介質 | 濾布 | ||
運行要求 | 水平基礎/避雨遮陽 | 進料端焊死固定，液壓端滑動 | |
